1. 用途及使用范围:

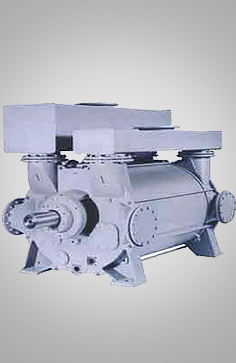

2BE系列水环真空泵及压缩机，是我公司在多年科研成果和生产经验的基础上，结合国际同类产品先进技术，研制开发的高效节能产品，通常用于抽吸不含固体颗粒，不溶于水，无腐蚀性的气体，以便在密闭容器中形成真空和压力。通过改变结构材料，亦可用于抽吸腐蚀气体或以腐蚀液体做工作液。广泛用于造纸、化工、石化、轻工、制药、食品、建材、电器、洗煤、选矿、化肥等行业。在煤炭行业尤其可抽放高度易燃易爆气体，如瓦斯、甲烷，可设计安装地面瓦斯抽放站，可配套移动瓦斯抽放系统。

2. 结构及特点：

2BE系列水环真空泵及压缩机采用单级单作用的结构形式，具有结构简单、维修方便、运行可靠、高效节能的优点，并能适应排水量大，载荷冲击波等恶劣工况。我们对关键部件，如分配板，叶轮和泵轴进、行了系统优化设计，简化了结构，提高了性能，实现节能。采用焊接叶轮，叶片一次冲压、成型型线合理：轮毂全部加工，从根本上解决了动平衡问题。叶轮与泵轴采用热装过盈配合，性能可靠，运转平稳。叶轮焊接后，整体进行良好的热处理，叶片具有良好的韧性，使叶片的抗冲击，抗折弯能力得以根本保证，能适应载荷冲击波的恶劣工况。

3. 2BEA系列水环式真空泵及压缩机性能参数表

型号	极限真空度	最大抽气速率　 m³/h	转速（传动方式） r/min	电机功率 kW	配用电机 380V	工作液流量 m³/h	泵重 (整机） kg
2BEA 102	33mbar (-0.098MPa)	210 235 270 290	1450（直联） 1300（皮带） 1625（皮带） 1750（皮带）	5.0 5.8 6.8 8.0	Y132M-4 Y132M-4 Y132M-4 Y160M-4	0.36-1.1	300 320 320 350
2BEA 103	33mbar (-0.098MPa)	300 340 385 412	1450（直联） 1300（皮带） 1625（皮带） 1750（皮带）	7.0 8.2 9.9 11.1	Y160M-4 Y160M-4 Y160L-4 Y160L-4	0.47-1.4	350 370 390 390
2BEA 153	33mbar (-0.098MPa)	600 445 540 660 700	1450（直联） 1100（皮带） 1300（皮带） 1625（皮带） 1750（皮带）	18.5 15 18.5 22 30	Y180M-4 Y160L-4 Y180M-4 Y180L-4 Y200L-4	0.63-1.9	533 480 533 551 601
2BEA 202	33mbar (-0.098MPa)	760 590 670 850 890 950	970（直联） 790（皮带） 880（皮带） 1100（皮带） 1170（皮带） 1300（皮带）	22 18.5 18.5 30 30 37	Y200L2-6 Y180M-4 Y180M-4 Y200L-4 Y200L-4 Y225S-4	0.7-2.7	875 850 850 940 945 995
2BEA 203	33mbar (-0.098MPa)	1120 880 1000 1270 1320 1400	970（直联） 790（皮带） 880（皮带） 1100（皮带） 1170（皮带） 1300（皮带）	37 30 30 45 45 55	Y250M-6 Y200L-4 Y200L-4 Y225M-4 Y225M-4 Y250M-4	0.87-3.4	1065 995 995 1080 1085 1170
2BEA 252	33mbar (-0.098MPa)	1700 1200 1500 1850 2000 2100	740（直联） 558（皮带） 660（皮带） 832（皮带） 885（皮带） 938（皮带）	45 30 37 55 75 75	Y280M-8 Y200L-4 Y225S-4 Y250M-4 Y280S-4 Y280S-4	1.47-5.5	1693 1460 1515 1645 1805 1805
2BEA 253	33mbar (-0.098MPa)	2450 1750 2140 2560 2700 2870 3020	740（直联） 560（皮带） 660（皮带） 792（皮带） 833（皮带） 885（皮带） 938（皮带）	75 45 55 75 90 90 110	Y315M-8 Y225M-4 Y250M-4 Y280S-4 Y280M-4 Y280M-4 Y315S-4	1.73-6.5	2215 1695 1785 1945 2055 2060 2295
2BEA 303	33mbar (-0.098MPa)	4000 3200 2500 2800 3100 3580 4000	740（直联） 590（直联） 466（皮带） 521（皮带） 583（皮带） 657（皮带） 743（皮带）	110 75 55 75 75 90 132	Y315L2-8 Y315L2-10 Y250M-4 Y280S-4 Y280S-4 Y280M-4 Y315M-4	3.4-10.1	3200 3200 2645 2805 2810 2925 3290
2BEA 353	33mbar (-0.098MPa)	5300 3580 3700 4100 4620 5200 5850	590（直联） 390（皮带） 415（皮带） 464（皮带） 520（皮带） 585（皮带） 660（皮带）	160 75 90 110 132 160 185	Y355L2-10 Y280S-4 Y280M-4 Y315S-4 Y315M-4 Y315L1-4 Y315L2-4	4.3-14	4750 3560 3665 3905 4040 4100 4240
2BEA 355	160mbar (-0.085MPa)	6200 4180 4600 4850 5450 5800 6100 6350	590（直联） 390（皮带） 435（皮带） 464（皮带） 520（皮带） 555（皮带） 585（皮带） 620（皮带）	160 90 110 110 132 132 160 185	Y355L2-10 Y280M-4 Y315S-4 Y315S-4 Y315M-4 Y315M-4 Y315L1-4 Y315L2-4	4.3-10.9	5000 3920 4150 4160 4290 4300 4350 4450
2BEA 403	33mbar (-0.098MPa)	5160 5700 6470 7380 8100 8600	330（皮带） 372（皮带） 420（皮带） 472（皮带） 530（皮带） 565（皮带）	132 132 160 200 250 280	Y315M-4 Y315M-4 Y315L1-4 Y315L2-4 Y355M2-4 Y355L1-4	5.4-16	5860 5870 5950 6190 6630 6800

5. 2BEC系列水环式真空泵及压缩机性能参数表

型号	极限真空度（绝对压力） mbar	最大抽气速率　 m³/h	转速（传动方式） r/min	电机功率 kW	配用电机 380V	工作液流量	泵头重量 kg
2BEC 400	160	4850 5650 6250 6900 7470 8000 8600	340(皮带/减速机） 390(皮带/减速机） 440(皮带/减速机） 490(皮带/减速机） 530(皮带/减速机） 570(皮带/减速机） 610(皮带/减速机）	110 110 132 160 185 200 220	Y315S-4 Y315S-4 Y315M1-4 Y315M2-4 Y315L-4 Y315L-4 YKK3553-4	4.2-9.4	3275
2BEC 420	160	6650 7650 8550 9400 10150 11600	340(皮带/减速机） 390(皮带/减速机） 440(皮带/减速机） 490(皮带/减速机） 530(皮带/减速机） 610(皮带/减速机）	132 160 185 200 220 315	Y315M1-4 Y315M2-4 Y315L-4 Y355M2-4 YKK3554-4 YKK4003-4	5.8-12.8	3720
2BEC 500	160	8700 10150 11400 12700 13800 15500	260(皮带/减速机）300(皮带/减速机） 340(皮带/减速机）380(皮带/减速机） 420(皮带/减速机） 470(皮带/减速机）	160 200 250 280 315 400	Y355M2-6 Y355M3-6 YKK4004-6 YKK4002-4 YKK4005-4 YKK4005-4	7.8-17.4	6110
2BEC 520	160	10700 12300 14000 15400 16800 18700	260(皮带/减速机）300(皮带/减速机）340(皮带/减速机）380(皮带/减速机）420(皮带/减速机） 470(皮带/减速机）	200 250 280 315 400 500	YKK4003-6 YKK4004-6 YKK4005-6 YKK4005-4 YKK4005-4 YKK4502-4	7.8-17.4	6740
2BEC 600	160	12700 14400 16000 17500 19000 21600	230（减速机) 260（减速机) 290（减速机) 320（减速机) 350（减速机) 400（减速机)	250 280 315 355 450 560	YKK4004-6 YKK4005-6 YKK4005-4 YKK4007-4 YKK4009-4 YKK4502-4	10.9-24.6	9100
2BEC 620	160	15600 17700 19500 21300 23200 26200	230（减速机) 260（减速机) 290（减速机) 320（减速机) 350（减速机) 400（减速机)	280 355 400 450 500 630	YKK4005-6 YKK4007-4 YKK4008-4 YKK4009-4 YKK4501-4 YKK4503-4	13.2-30	10700

型号	A1	A2	A3	B1	B2	H1	H2	H3	H4	D	S	G	n-Φ
2BEA102	654	1054	1303	280	325	610	183	519	790	65	50	3/4"	4-M16
2BEA103	800	1200	1458	280	325	610	183	519	790	65	50	3/4"	4-M16
2BEA153	913	1313	1570	410	460	720	220	587	865	100	50	3/4"	4-M16
2BEA202	1020	1421	1804	600	660	1015	302	802	1160	125	80	1"	4-M24
2BEA203	1088	1653	2052	600	660	1015	302	802	1160	125	80	1"	4-M24
2BEA252	1372	1772	2277	700	750	1210	312	974	1425	150	80	1 1/4"	4-M18
2BEA253	1700	2100	2702	700	750	1210	312	974	1425	150	80	1 1/4"	4-M27

型号	A1	A2	A3	A4	B1	B2	H1	H2	H3	H4	D	S	G	n-Φ
2BEA303	1050	1050	2380	2918	870	930	1383	337	1024	1558	200	100	1 1/4"	6-M24
2BEA353	1185	1185	2670	3322	990	1060	1648	445	1214	1856	250	125	1 1/4"	6-M24

型号	A1	A2	A3	B1	B2	B3	H1	H2	H3	H4	D	S	G	n-Φ
2BEA202	730	780	1002	25	165	463	580	580	1400	120	290	310	50	995
2BEA203	850	900	1122	25	165	523	580	580	1400	120	290	310	50	995
2BEA252	950	1010	1227	30	217	592	750	750	1850	175	383	430	80	1234
2BEA253	1100	1160	1435	30	217	667	750	750	1845	170	383	430	80	1234

型号	A1	A2	A3	B1	B2	B3	H1	H2	H3	H4	D	S	G	n-Φ
2BEA303	1332	1378	1650	970	970	2195	1379	333	1020	1554	200	100	1 1/4"	6-M24
2BEA353	1452	1512	1825	1000	1000	2500	1614	411	1180	1822	250	125	1 1/4"	6-M24
2BEA355	1592	1652	1965	1000	1000	2500	1614	411	1180	1822	250	125	1 1/4"	6-M24
2BEA403	1825	1895	2092	1200	1200	2788	1970	476	1416	2161	300	150	2"	6-M24
2BEC400	1700	1770	2196	1200	1200	2760	1865	505	1345	2134	300	150	2"	6-M30
2BEC420	1989	2059	2485	1200	1200	2760	1865	505	1345	2134	300	150	2"	6-M30
2BEC500	2387	2467	2654	1175	1175	3130	2270	527	1558	2485	350	200	DN65	6-M30
2BEC520	2637	2717	2904	1175	1175	3130	2270	527	1558	2485	350	200	DN65	6-M30
